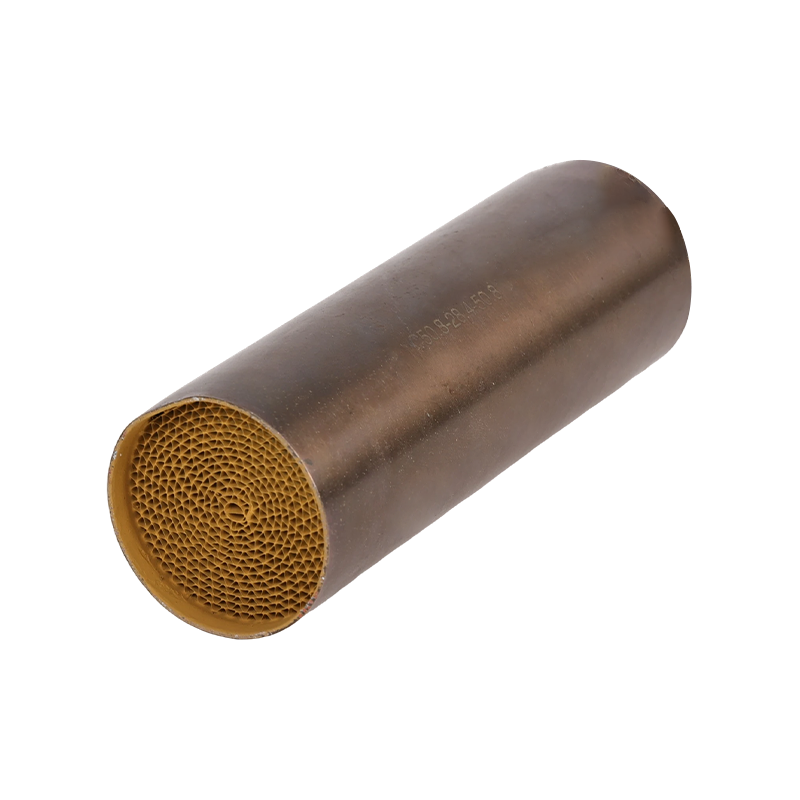

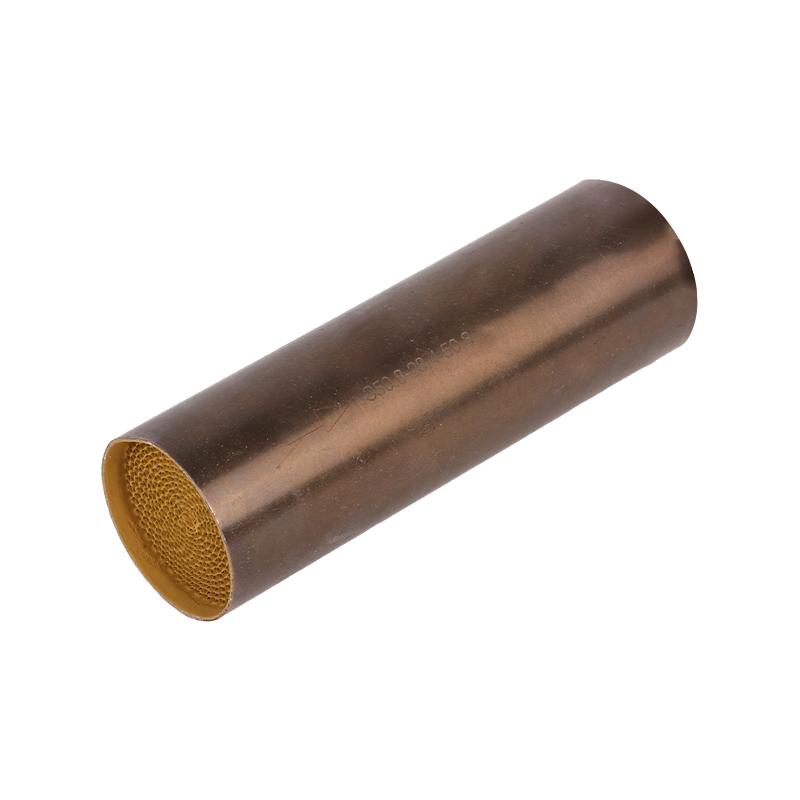

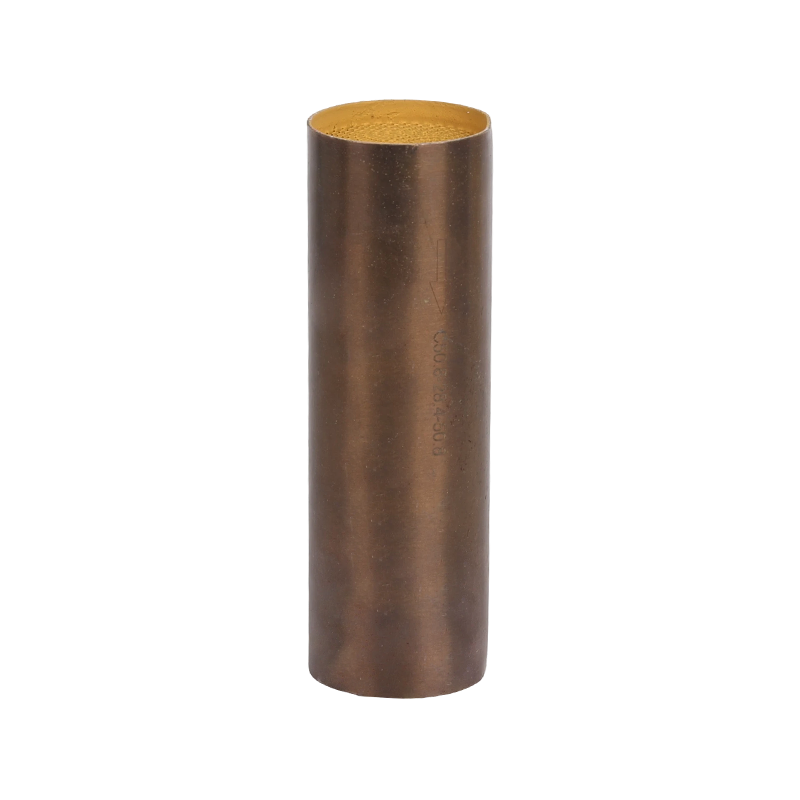

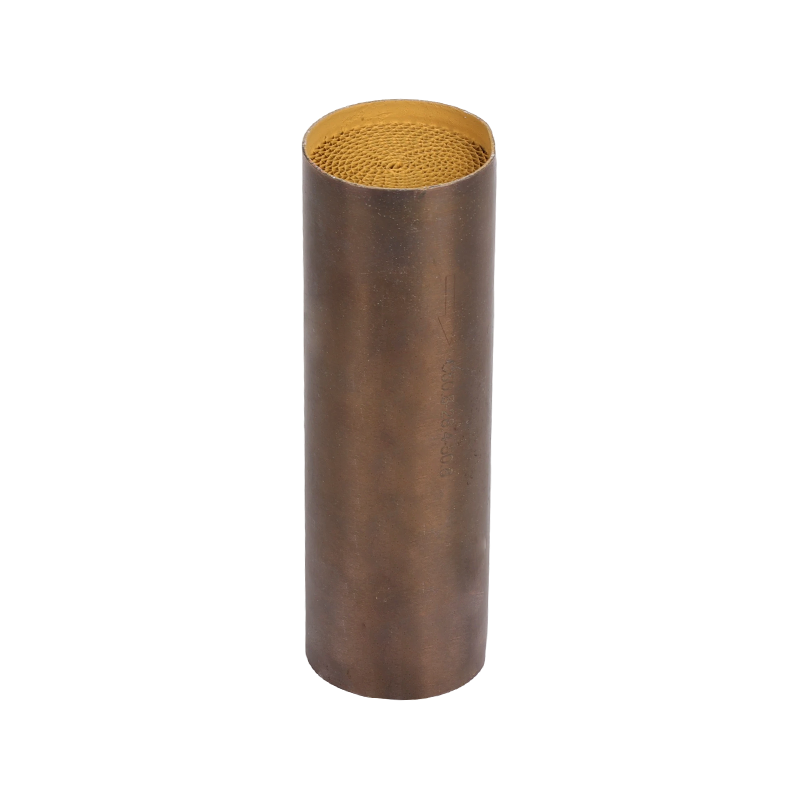

Lille metalunderlag

Kernestruktur og fremstillingsproces
1. Underlagsmateriale
Basismateriale: Typisk lavet af Fe-Cr-Al (jern-krom-aluminium) legeringsfolie, en specialiseret højtemperaturbestandig legering.
Nøgleegenskaber:
Oxidationsbestandighed ved høje temperaturer: Ved forhøjede temperaturer danner legeringsoverfladen en tæt α-aluminiumoxid (α-Al₂O₃) beskyttende film, der forhindrer yderligere oxidation og korrosion af underlaget.
Fremragende varmebestandighed: Materialet kan modstå langvarig udsættelse for temperaturer over 1000°C.
Kontrolleret termisk udvidelseskoefficient: Ved at tilføje sporlegeringselementer kan den termiske udvidelseskoefficient finjusteres for at forbedre strukturel stabilitet.
2. Fremstillingsproces
Foliebehandling: Fe-Cr-Al-legeringsfolien rulles til den nødvendige tykkelse, typisk mellem 0,03 mm og 0,08 mm.

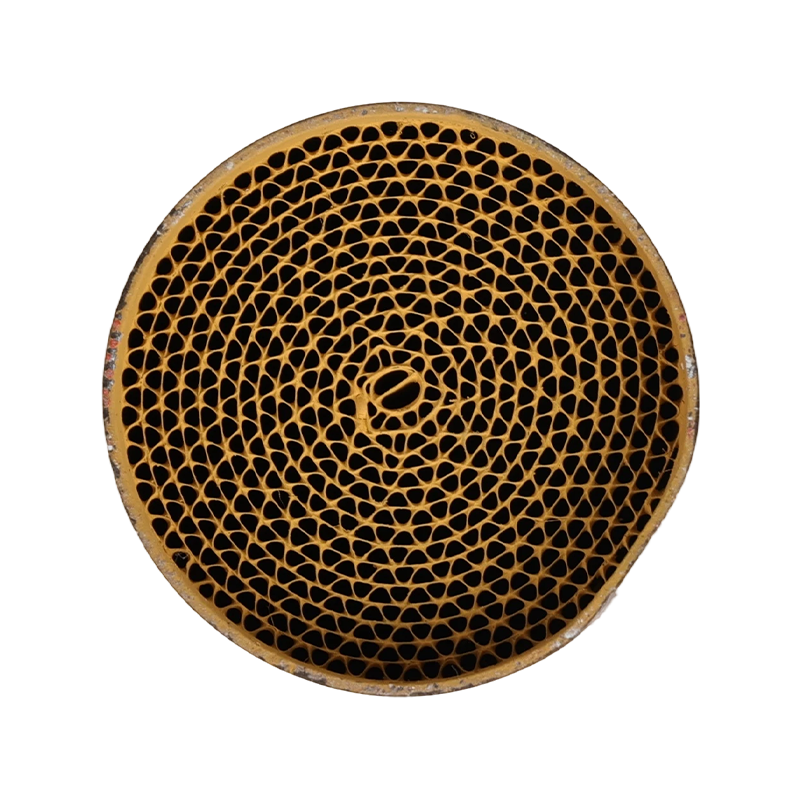

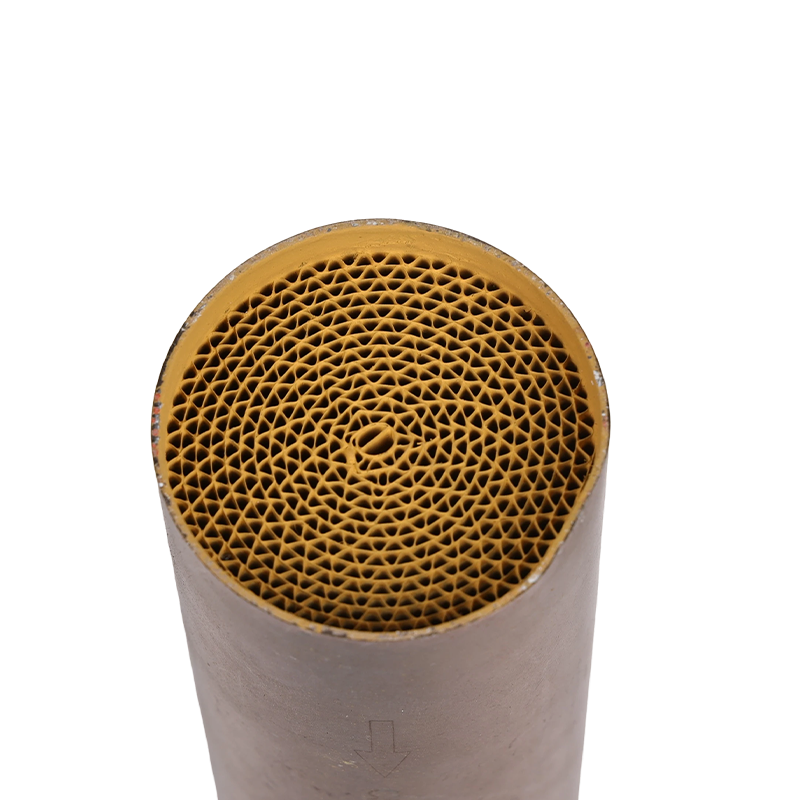

Formning og svejsning: Folien formes skiftevis til bølgede og flade lag, derefter viklet til cylindriske eller ovale strukturer. Kontaktpunkterne er forbundet med højtemperaturlodning og danner en robust honeycomb-monolit med adskillige parallelle kanaler.
Belægningsanvendelse: Fordi den metalliske overflade er glat og kemisk inert, er direkte belægningsvedhæftning vanskelig. Derfor gennemgår folieoverfladen en forbehandling - almindeligvis højtemperaturoxidation eller sandblæsning - for at skabe en mikroskopisk ru overflade. Alternativt kan et aluminiseret lag præformes for at forbedre adhæsionen af ​​washcoat-laget.

Fremragende fordele ved metalunderlag
Sammenlignet med traditionelle cordierit-keramiske substrater tilbyder metalsubstrater følgende bemærkelsesværdige fordele:
1. Enestående mekanisk styrke og slagfasthed
Fordel: I modsætning til keramik revner metalunderlag ikke under vibrationer, termisk belastning eller fysisk påvirkning, hvilket sikrer en høj grad af pålidelighed.
Anvendelse: Ideel til barske driftsmiljøer såsom motorcykler, terrængående køretøjer og entreprenørmaskiner.
2. Ekstremt tynd vægtykkelse og lav termisk masse
Vægtykkelse: Metalfolier kan være så tynde som 0,03 mm, hvorimod keramiske underlag typisk har vægtykkelser på 0,1-0,15 mm.
Fordele:
Lavt modtryk: De tyndere vægge giver jævnere udstødningsflow og lavere modstand, hvilket gavner motoreffekten.
Hurtig slukning af lys: På grund af den lave termiske masse og hurtige opvarmning af tynde metalvægge kan katalysatoren nå slukningstemperaturen inden for få sekunder efter en koldstart. Denne funktion er afgørende for at reducere emissioner i koldstartsfasen - den mest kritiske periode for emissionskontrol.
3. Fremragende termisk ledningsevne
Fordel: Varme kan hurtigt overføres gennem hele substratet, hvilket sikrer ensartet temperaturfordeling og forhindrer lokal overophedning, der kan føre til katalysatorsintring og deaktivering. Forbedret varmeoverførsel over substratet fremmer også regenerering og accelererer katalytiske reaktioner.
4. Overlegen termisk stødmodstand
Fordel: Metalunderlag kan modstå pludselige temperatursvingninger i udstødningssystemet – såsom hurtige overgange fra højhastighedskørsel til tomgang eller under DPF aktiv regenerering – uden strukturelle skader.
5. Høj designfleksibilitet
Fordel: Metalfolier kan vikles i forskellige former (såsom koniske eller ikke-cirkulære tværsnit), hvilket giver mulighed for bedre udnyttelse af uregelmæssig udstødningsplads og muliggør mere kompakte systemdesign.

Ulemper og udfordringer ved metalunderlag
1. Høje omkostninger: Brugen af specielle legeringsmaterialer og komplekse fremstillingsprocesser - især lodning - gør metalsubstrater væsentligt dyrere end keramiske substrater.
2. Belægningsvedhæftningsudfordringer: Det er en stor teknisk udfordring under produktionen at sikre, at washcoaten klæber fast til metaloverfladen og samtidig bevare holdbarheden under intense termiske cyklusser og vibrationer.
3. Oxidationsgrænser for høje temperaturer: Selvom metalsubstrater tilbyder fremragende varmebestandighed, kan langvarig udsættelse for ekstremt høje temperaturer få det beskyttende oxidlag til at nedbrydes, hvilket fører til substratoxidation eller pulverisering. Som følge heraf forbliver deres maksimale kontinuerlige driftstemperatur generelt lavere end for keramiske materialer af højeste kvalitet.

Kerneapplikationsscenarier
På grund af de førnævnte fordele og begrænsninger er metalsubstrater ikke universelt anvendelige, men fungerer exceptionelt godt på specifikke områder, hvor deres styrker kan udnyttes fuldt ud:
1. Motorcykelkatalysatorer
Krav: Motorcykelmotorer genererer intense vibrationer, har begrænset installationsplads og er meget følsomme over for vægt og udstødningsmodtryk.
Match: Metalunderlagets høje styrke, lette natur, vibrationsbestandighed og fleksible design gør dem til en ideel pasform til disse forhold.
2. Tætkoblede katalysatorer
Krav: For at opnå optimal koldstart-emissionsydelse er katalysatoren installeret så tæt som muligt på motorens udstødningsmanifold. Dette område oplever ekstremt høje temperaturer og alvorlige termiske stød.
Match: Metalunderlagets hurtige slukningsevne og fremragende termiske stødmodstand gør dem ideelle til tætkoblede applikationer, ofte brugt i kombination med en nedstrøms keramisk hovedkatalysator.
3. Højtydende og sportsvogne
Krav: Disse køretøjer kræver høj effekt (kræver lavt modtryk) og hurtig gasrespons.
Match: Metalunderlagets lave modtryksegenskaber hjælper med at maksimere motorens ydeevne og reaktionsevne.
4. Diesel Oxidation Catalysts (DOC)
Krav: Dieselmotorer har relativt lave udstødningstemperaturer under koldstart; DOC'en skal lyse hurtigt for at omdanne HC og CO, mens den genererer NO2 for at understøtte passiv regenerering af nedstrøms DPF.
Match: Metal DOC'er når deres driftstemperatur hurtigere, hvilket forbedrer den samlede effektivitet af emissionskontrolsystemet.
5. Variabel geometri og integrerede lyddæmperkatalysatorer
Krav: Ved at udnytte deres strukturelle fleksibilitet kan metalsubstrater integrere katalytiske og lyddæmpende funktioner eller formes til at optimere udstødningsgasstrømmen.
