Honeycomb Substrat DPF-katalysator

DPF-arbejdsprincip: Filtrering og regenerering
Forståelse af DPF kræver forståelse af dens to kerneprocesser:
1. Filtreringsproces

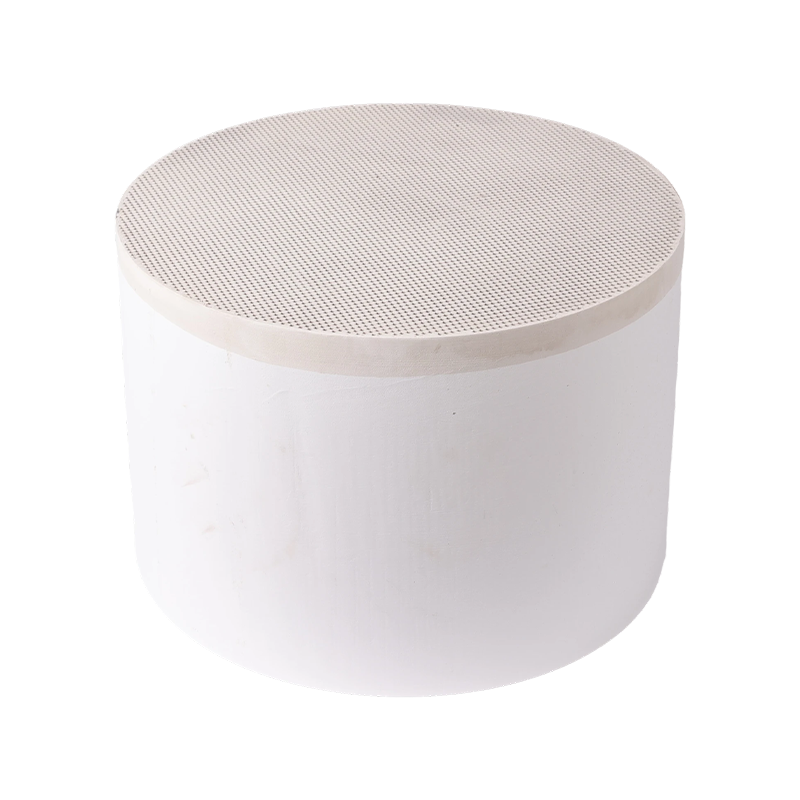

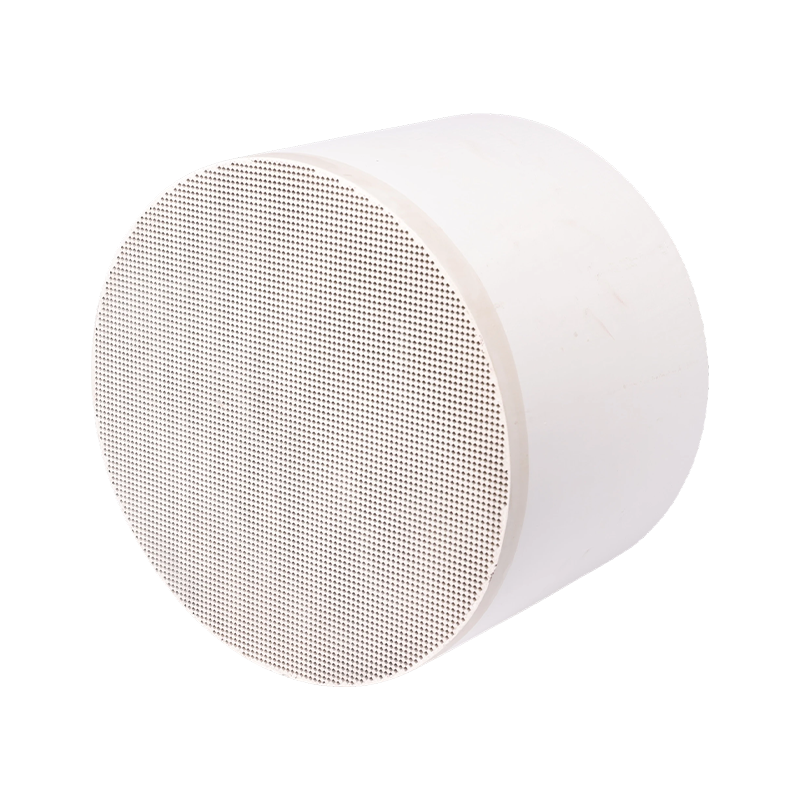

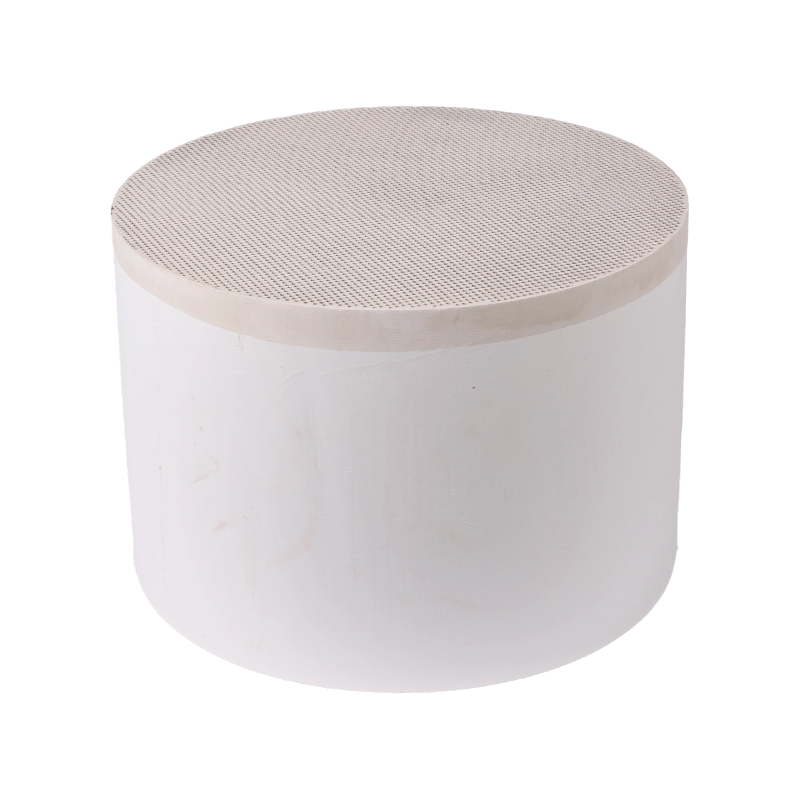

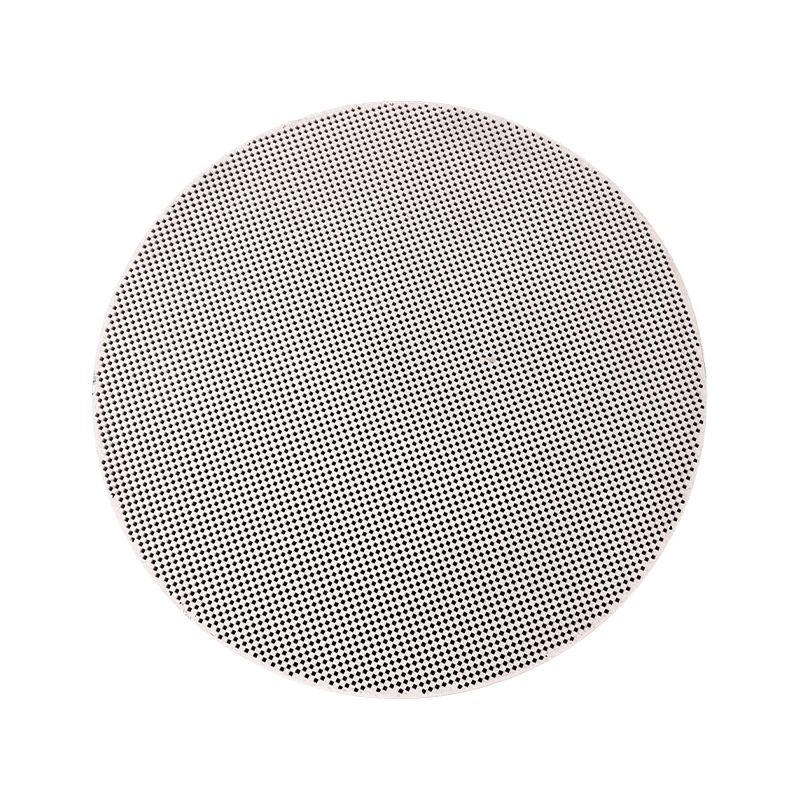

DPF-substratet er typisk en honeycomb-struktur lavet af porøse vægge af siliciumcarbid eller cordierit, med skiftende kanaler blokeret ved indløbs- og udløbsenderne.
Udstødningsgassen tvinges til at passere gennem de porøse vægge mellem kanalerne.
Partikler er fanget på væggene, fordi dets størrelse er større end diameteren af ​​vægporerne.
Denne proces er yderst effektiv med en sodfiltreringseffektivitet på over 95 %.
2. Regenereringsproces
Dette er essensen af DPF-teknologi. Hvis sod kun opsamles, men ikke fjernes, vil partikler kontinuerligt samle sig, hvilket får udstødningsmodtrykket til at stige kraftigt, hvilket i sidste ende fører til motorfejl. Derfor skal de opsamlede partikler periodisk brændes af, en proces kendt som regenerering.
Kerneudfordring: Antændelsestemperaturen for ren sod er meget høj (omkring 550-600°C), hvorimod normale dieseludstødningstemperaturer, især under bykørsel, kun ligger mellem 150-300°C og ikke naturligt kan brænde soden af.
Katalysatorens rolle: Det primære formål med DPF-katalysatoren er at sænke oxidationstemperaturen af ​​sod betydeligt gennem kemiske reaktioner, hvilket gør det muligt at brænde den af ​​inden for det normale udstødningstemperaturområde under motordrift.

Typer og sammensætning af DPF-katalysatorer
DPF-katalysatorer er ikke uafhængige enheder, men er integreret med DPF-substratet i form af en belægning. Der er tre hovedimplementeringsmetoder:
1. Katalysatorbelagt DPF
Dette er den mest almindelige type, hvor katalysatorbelægningen påføres direkte på de porøse vægge af DPF-substratet.
Underlag: Porøst siliciumcarbid eller cordierit DPF.
Belægning: I lighed med DOC anvendes et γ-aluminiumoxid med stort overfladeareal som basisbelægning.
Aktive komponenter:
Ædelmetaller som platin og palladium: disse har været almindelige valg i tidlige og mange nuværende systemer.
Virkningsmekanisme:
Oxidation af NO til NO₂: Katalysatoren oxiderer NO i udstødningen til NO₂. NO₂ er et stærkt oxidationsmiddel, der reagerer med sod ved relativt lave temperaturer (~250–300°C): C 2NO₂ → CO₂ 2NO. Denne reaktion er nøglen til at opnå passiv regenerering.
Direkte oxidation: Ved højere temperaturer fremmer katalysatoren også den direkte reaktion mellem ilt og sod.
2. Katalysator af brændstoftilsætningstype
I denne metode er katalysatoren ikke coatet på DPF, men tilsat direkte til brændstoffet i form af et metalbaseret additiv.
Additiv: Typisk organometalliske forbindelser af cerium eller jern.
Princip: Efter forbrænding kommer metalpartikler fra additivet ind i DPF med udstødningsgassen og indlejres ensartet i det opsamlede sodlag. Under regenerering fungerer disse metalpartikler som katalysatorer, hvilket sænker sodoxidationstemperaturen betydeligt (ned til ~450°C).
Fordele: Katalysatoren blandes jævnt med sod, hvilket sikrer tilstrækkelig kontakt og høj regenereringseffektivitet.
Ulemper: Kræver yderligere additivopbevaring og injektionssystemer, øger omkostningerne, og metaloxidaskerester ophobes i DPF, hvilket nødvendiggør periodisk rengøring.
3. Katalytisk DPF
Dette er et begreb, der let kan forveksles, men vigtigt. Det refererer til at integrere DOC-funktionalitet og DPF-funktionalitet i en enkelt komponent, dvs. påføring af en højdosis oxidationskatalysator (såsom platin eller palladium) ved indløbet af DPF.
Funktion: Den kan oxidere CO og HC som en DOC og generere NO₂ til passiv regenerering, mens den også opfanger partikler som en DPF.
Anvendelse: Anvendes almindeligvis i kompakte efterbehandlingssystemer, hvor pladsen er begrænset.

DPF-regenereringsstrategier
Tilstedeværelsen af en DPF-katalysator muliggør følgende regenereringsstrategier:
1. Passiv regenerering
Proces: Under normal køretøjsdrift, når udstødningstemperaturen når et vist niveau (f.eks. under motorvejscruising), genererer DPF-katalysatoren kontinuerligt NO₂, som støt oxiderer den ophobede sod.
Karakteristika: Denne proces er umærkelig for føreren og er den mest ønskværdige regenereringsmetode. Det kræver dog tilstrækkelig udstødningstemperatur og koordinering med opstrøms DOC for at levere NO₂.
2. Aktiv regenerering
Proces: Når køretøjets indbyggede computer via differenstryksensoren registrerer, at DPF er tilstrækkeligt tilstoppet, og passiv regenerering ikke er mulig, griber systemet aktivt ind.
Interventionsmetoder: Ved at forsinke brændstofindsprøjtning eller udføre efterindsprøjtning, trænger uforbrændt brændstof ind i DOC, undergår oxidation og producerer højtemperaturudstødning over 600°C, som derefter ledes til DPF, hvilket gør det muligt for sod hurtigt at oxidere med oxygen ved høje temperaturer.
Katalysatorens rolle: I denne tilstand kan sod brændes af selv uden en katalysator ved høje temperaturer. Tilstedeværelsen af ​​katalysatoren sænker imidlertid den nødvendige regenereringstemperatur, forkorter regenereringstiden og reducerer brændstofforbruget.
3. Service Regeneration
Proces: Hvis køretøjet konsekvent betjenes under korte afstande eller lavhastighedsforhold, hvilket forhindrer fuldførelse af aktiv regenerering, skal specialudstyr bruges af servicepersonale til at udføre tvungen regenerering.

Nøgleudfordringer og overvejelser
1. Askeakkumulering: Additiver fra motorolie (såsom calcium, zink, fosfor, svovl osv.) producerer ikke-brændbar aske ved forbrænding. Asken tilstopper DPF-kanalerne permanent, hvilket medfører en gradvis stigning i modtrykket. Dette er den ultimative begrænsende faktor for DPF's levetid og kræver periodisk adskillelse, rengøring eller udskiftning (typisk efter flere hundrede tusinde kilometer).
2. Katalysatorforgiftning: Stoffer som svovl og fosfor kan forgifte katalysatorbelægningen på DPF, hvilket reducerer dens katalytiske aktivitet.
3. Termisk styring: Temperaturkontrol under aktiv regenerering er kritisk. For høje temperaturer kan få DPF-substratet til at smelte eller revne på grund af termisk stress.
4. Brændstofkvalitet: Brændstof med højt svovlindhold kan i alvorlig grad forringe katalysatorens ydeevne og generere øget sulfataske.
